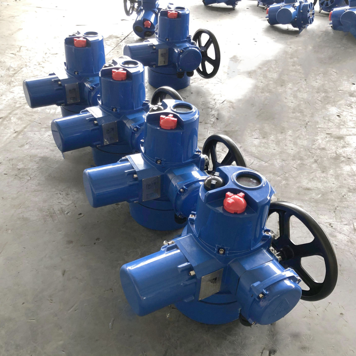

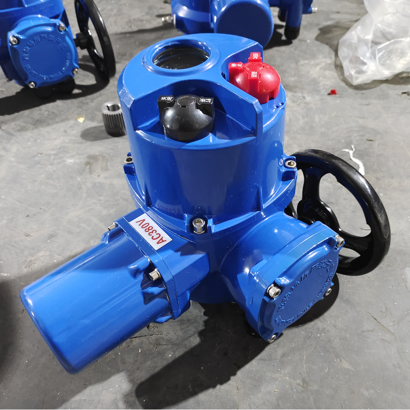

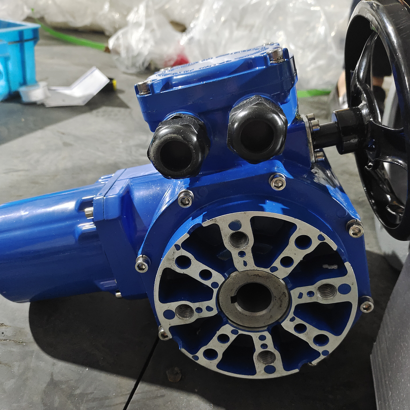

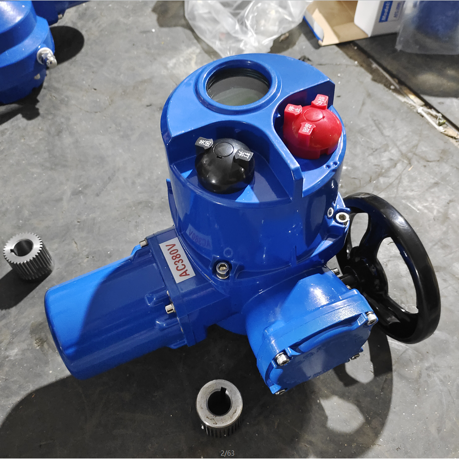

PL系列阀门电动装置·产品介绍

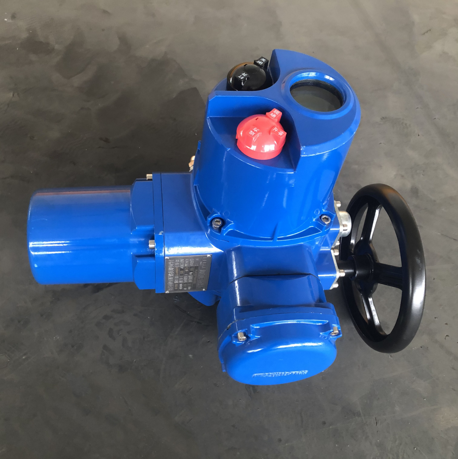

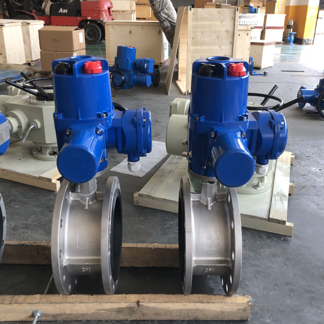

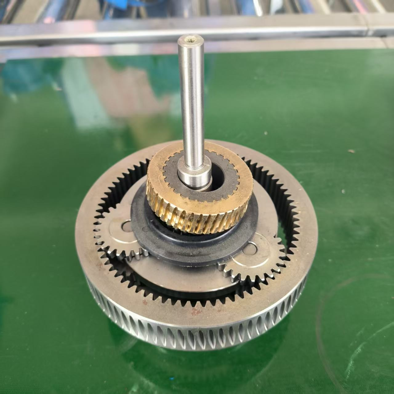

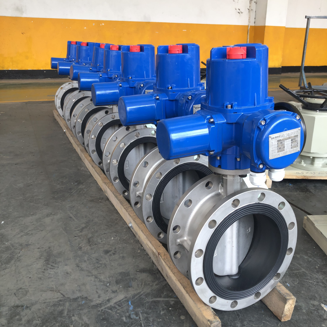

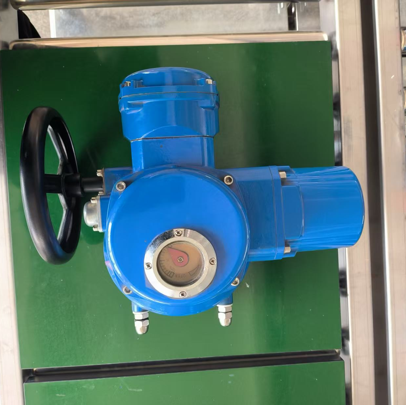

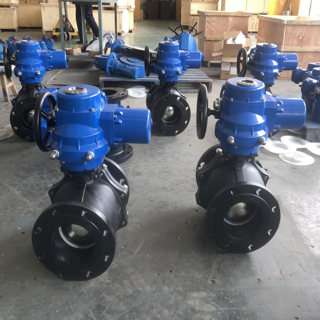

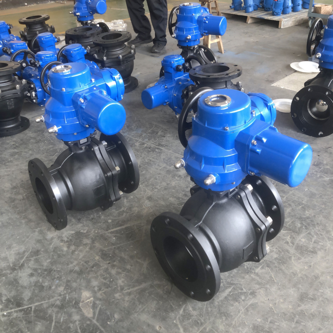

PL系列阀门电动装置是电动阀门的驱动装置，很方便地与阀门配套使用，适用于控制阀门的开启、关闭、现场控制和远控操作调节、总线控制等，是阀门和风门集控和自动控制的驱动装置。适用于球阀、蝶阀、风门等90°(特殊可做350°)回转型的阀门。该产品具有功能全面、控制系统先进、性能可靠、使用维护方便、体积小等特点，在电力、钢铁、石化、冶金、水处理、造纸等行业中得到广泛好评和应用。

常规型阀门电动装置的设计标准，完全按照JB/T8528-1997《普通型阀门电动装置技术条件》的有关规定设计生产，使用于无易燃、无易爆、无腐蚀性介质的环境。

隔爆型阀门电动装置的设计标准，完全按照GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的有关规定设计生产，隔爆标志为ExdIIBT4,适用于IIA级、IIB级、T1~T4组的爆炸性气体混合物的场合。

一、智能型电动执行器控制模块可通过远程控制、现场，控制、总线型集中控制(可选)三种控制方式，对阀门实现开启、关闭与调节。具有控制原理先进、功能全面、长期稳定可靠、集成度高、发热量小、装卸方便、维护简单等特点，并可通过红外遥控器对其进行非侵入式的快速设置，采用全视角LCD段码液晶显示器，有中英文二种菜单式显示界面可选、阀门的运行参数、工作状态可清晰直观的进行现场监控。并可通过RS485工业总线或信号输出连线与监控室进行远程集中监控(可选)。

二、非侵入式设计，调试简单、直观:全视角LCD菜单式显示界面:有中英文二种语言可选;中央微处理器自带EEPROM断电自记忆功能呢，对阀门设置参数和实时运行显示数据储存;各种故障信息、阀头开度、负载适时电流、输入电流信号值、阀头工作状态、控制方式选择、总线功能选择、行程设定等阀头所有参数与状态都可以在LCD显示屏上进行显示、设定。

三、模块输出位移精确定位，整体比例调节型模块将放大器、模块转换、位置发送功能集成在一起，真正实现机电一体化、控制一体化，调节型模块接收4-20mA电流，输出4-20mA电流信号。开关型模块接收电位器电阻信号，通过可控硅控制阀头的开关。

四、完备的多重保护功能:

A:输入、输出信号光电隔离，具有2.5KVrms高电压保护功能;

B:双向超行程保护功能呢:当执行机构输出有效行程超过设定行程时，该功能起作用，LCD显示屏开过载或关过载报警，同时有一对无源开关点与报警信号点闭合，提示现场操作任人员。

C:自动鉴相、换相功能:试试检测相序，当出现错相导致电机运行方向错误时，模块自动光比阀头惊喜换相:

D:缺相检测:模块带有输入电源缺相检测与输出电机缺相检测，出现缺相时，模块自动光比阀头，故障报警信号点闭合:

E:电机过热、瞬间反转、断电、过载等综合故障报警;

F:断信号保护功能:当信号意外中断时执行机构停在当前工作位置不会造成全开、全光的现象，保证整个系统的稳定性、安全性，古筝报警信号点闭合;G:控制状态的密码锁定功能;

H:传感器故障保护:位置传感器本身故障或执行器运行后连续5S未采集到信号变化、或与开阀、关阀信号相反等，模块自动光比阀头，LCD屏上:“全开”“全关”同时闪烁，故障报警信号点闭合。

五、自动切换功能:系列模块可实现“远程自动/远程手动/手动”三种工作状态切换;远程开阀、关阀信号可接收DC24V、AC220V二种有效信号;红外遥控操作，与现场操作设置方法相同:系列模块均可以在开关型、调节型进行任意转换。

现场总线功能(可选):可选配RS485工业总线通讯接口，可选配ModbuSRTU与PROFIBUS通讯协3.24、议，也可根据要求设定其他通讯接口与协议、

六、ESD紧急事件功能选择:紧急动作原位、全开、全关，一般出厂时设为保留原位方式。

七、全行程设定，输入输出标定功能。

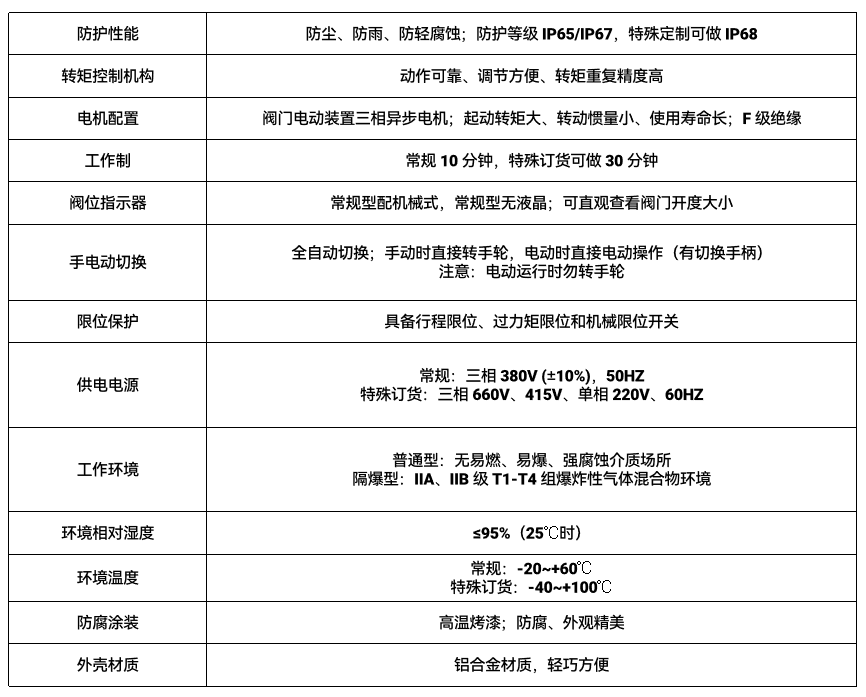

电源电压：AC380V / AC220V
