角行程电动执行器的原理及技术优势的介绍

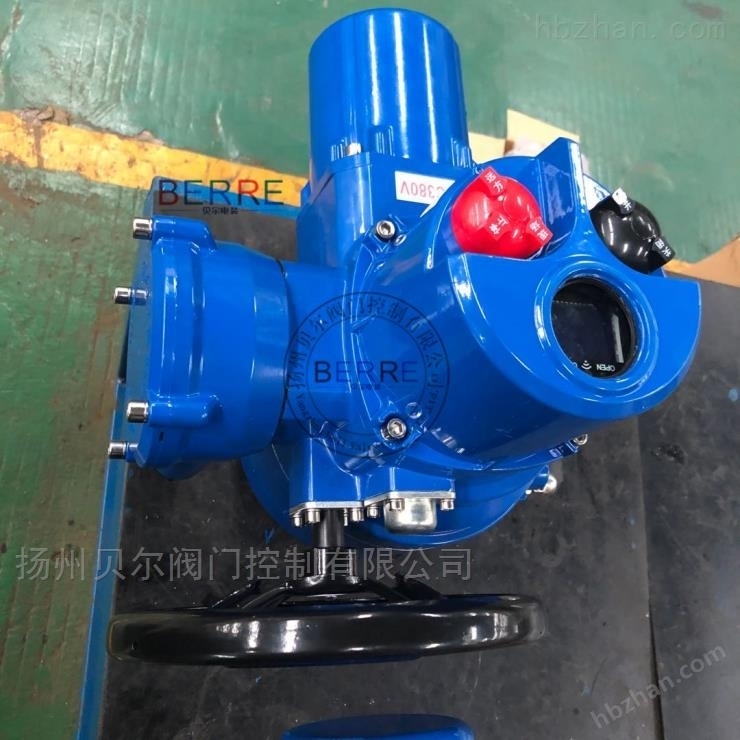

角行程电动执行器是工业自动化控制领域常用的一种执行机构，其主要特点是输出力矩较大，且能实现快速定位及高精度的定位。是控制阀门0到90度开关的电动装置，其0~90°的角行程用于控制球阀、旋塞阀、蝶阀和百叶阀等角行程阀门。它能够接收调节器或其它仪表送来的标准电流或电压信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。

　　角行程电动执行器是工业自动化控制系统中的关键设备，主要用于驱动阀门、挡板等需要旋转动作的装置。其通过电动机带动输出轴进行角度旋转，从而实现对被控对象的开关或调节功能。

　　一、基本工作原理

　　角行程电动执行器的工作原理基于闭环控制逻辑，由伺服放大器、两相交流电机、减速器和位置发送器等核心部件组成。具体流程如下：

　　1.信号输入：接收来自调节器或仪表的标准电信号（如0~10mA、4~20mA或1~5V电压）。

　　2.信号比较：伺服放大器将输入信号与反馈信号进行对比，生成差值信号。

　　3.驱动电机：差值信号经功率放大后，驱动两相伺服电机正转或反转。

　　4.减速输出：电机通过减速器降低转速并增大扭矩，带动输出轴旋转，实现角度位移（通常为0~90°）。

　　5.反馈调节：输出轴的位置通过位置发送器转换为对应的电流信号，反馈至伺服放大器，形成闭环控制，直至差值为零，执行器停止运动。

　　这一过程确保了执行器的高精度定位，适用于需要精确调节的流体控制场景（如化工管道流量调节）。

　　二、技术优势分析

　　1.结构紧凑与高效响应：采用一体化设计，体积小巧，适合安装于空间受限的场景（如楼宇自控系统）。同时，快速响应特性使其在电厂脱硫、污水处理等需要实时调节的场合表现优异。

　　2.精准控制与高可靠性：具备智能制动和自适应功能，定位精度可达毫秒级，有效避免振动干扰。此外，部分产品还通过了三级EMC和射频测试，抗干扰能力突出，适用于强电磁干扰环境（如石油化工车间）。

　　3.智能化与物联网集成：现代型号支持蓝牙、红外通讯及云平台大数据分析，可通过手机APP远程监控设备状态，实现免开盖调试，显著降低了维护成本。例如，技术人员可在线诊断故障，无需现场操作。

　　4.节能环保与低噪音：内置伺服放大器优化能耗，运行噪声低于传统执行器。同时，其长寿命设计和稳定输出特性减少了频繁更换需求，符合绿色生产理念。

　　5.广泛兼容性与应用场景：适配球阀、蝶阀等多种角行程阀门，覆盖电力、石油、水处理及楼宇自控等行业。例如，在化工管道中可精准控制腐蚀性介质的流量，在污水处理厂则用于调节闸门开度。
