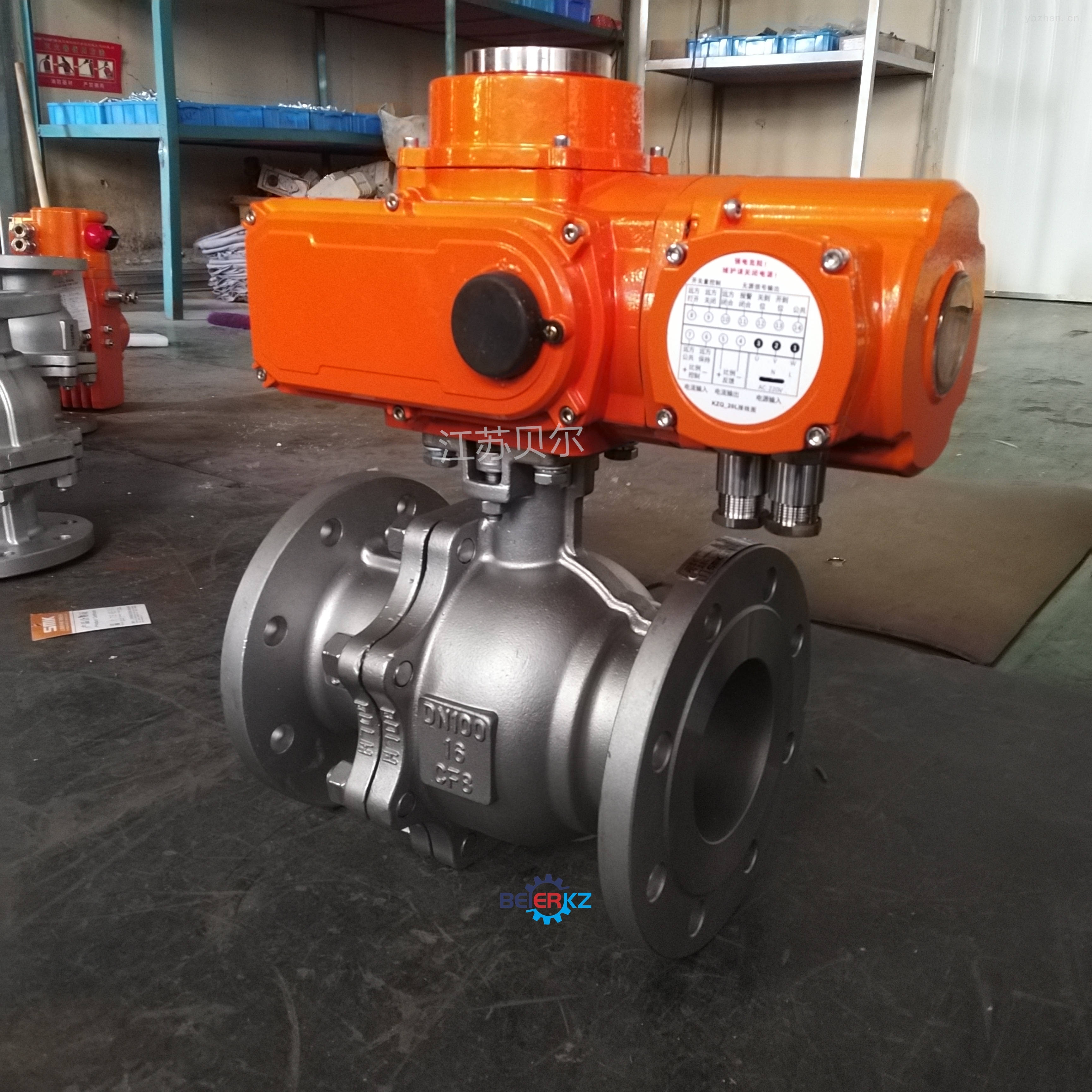

Q941H电动调节型不锈钢硬密封球阀

简要描述:Q941H电动调节型不锈钢硬密封球阀,Q941F、Q941H、Q941Y 型PN16~PN64 Q941F不锈钢电动球阀:电动驱动、法兰连接形式、浮动球直通式,阀座密封面材料有氟塑料(Q941F)、硬质合金(Q941Y),公称压力PN16~PN64、公称尺寸DN15~DN300、适用温度为-29~450℃,阀体材料有碳素钢、不锈钢和合金钢。

  • 更新时间:2023-02-09
  • 产品型号:Q941H-16P-DN80
  • 厂商性质:生产厂家
  • 访  问  量:1026

详细介绍

一、Q941H电动调节型不锈钢硬密封球阀简介:

Q941FQ941HQ941Y PN16~PN64 Q941F不锈钢电动球阀:电动驱动、法兰连接形式、浮动球直通式,阀座密封面材料有氟塑料(Q941F)、硬质合金(Q941Y),公称压力PN16~PN64、公称尺寸DN15~DN300、适用温度为-29~450,阀体材料有碳素钢、不锈钢和合金钢。

Q941FQ941Y PN16~PN64 Q941F不锈钢电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,由UNICPSQHQDHL等电动执行器(也可根据用户要求配置其他型号电子式电动执行机构)与超短球阀组成。电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA 信号及220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能*等特点。




二、Q941H电动调节型不锈钢硬密封球阀产品外形及结构尺寸示意图




三、Q941不锈钢电动球阀产品性能参数



Q941FPN16~PN63 电动球阀主要性能参数

型号

PN

工作压力/ MPa

适用温度/℃

适用介质

Q941F-16C

16

1.6

≤ 180

水、气、油

Q941F-25C

25

2.5

Q941F-40C

40

4.0

Q941Y-16C

16

1.6

≤ 425

水、气、油含颗粒介质

Q941Y-25C

25

2.5

Q941Y-40C

40

4.0

Q941F-16P

16

1.6

≤ 180

硝酸类

Q941F-25P

25

2.5

Q941F-40P

40

4.0

Q941Y-16P

16

1.6

≤ 450

水、气、油含颗粒介质

Q941Y-25P

25

2.5

Q941Y-40P

40

4.0

Q941F-16R

16

1.6

≤ 180

硝酸类

Q941F-25R

25

2.5

Q941F-40R

40

4.0

Q941Y-16R

16

1.6

≤ 450

水、气、油含颗粒介质

Q941Y-25R

25

2.5

Q941Y-40R

40

4.0

Q941F-16I

16

1.6

-29~150

水、蒸汽、气体、油品等

Q941F-25I

25

2.5

Q941F-40I

40

4.0

Q941F-64I

63

6.3



四、Q941不锈钢电动球阀产品零部件材料



Q941F、Q941Y 型PN16~PN63 电动球阀零部件材料

型号

材料

阀体

阀杆

密封面

填料

Q941F-16C

WCB

2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti

PTFE、增强PTFE

PTFE

Q941F-25C

Q941F-40C

Q941Y-16C

金属堆焊钴基

柔性石墨

Q941Y-25C

Q941Y-40C

Q941F-16P

CF8

304

PTFE、增强PTFE

PTFE

Q941F-25P

Q941F-40P

Q941Y-16P

金属堆焊钴基

柔性石墨

Q941Y-25P

Q941Y-40P

Q941F-16R

CF8M

316

PTFE、增强PTFE

PTFE

Q941F-25R

Q941F-40R

Q941Y-16R

金属堆焊钴基

柔性石墨

Q941Y-25R

Q941Y-40R

Q941F-16I

合金钢

不锈钢

Q941F-25I

Q941F-40I

Q941F-64I



五、Q941不锈钢电动球阀产品外形及结构尺寸



Q941F、Q941Y 型(PN16)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)

DN

L

D

H

H1

L0

重量/ kg

15

130

95

340

39

120

25

20

130

105

353

43

120

26

25

140

115

353

48

120

27

32

165

135

378

58

120

28

40

165

145

378

62.5

120

30

50

200

160

405

76

418

37

65

220

180

435

86

418

42

80

250

195

450

100

418

51

100

280

215

570

131

418

90

125

320

245

592

148

418

125

150

360

280

623

173

585

178

200

457

335

689

219

585

243

250

533

405

765

260

585

380

300

610

460

885

305

585

53



Q941F、Q941Y 型(PN25)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)

DN

L

D

H

H1

L0

重量/ kg

15

140

95

340

39

120

25

20

152

105

353

43

120

26

25

165

115

353

48

120

28

32

178

135

378

58

120

30

40

190

145

378

62.5

120

32

50

216

160

405

76

418

41

65

241

180

435

86

418

50

80

283

195

450

100

418

57

100

305

230

578

134

418

103

125

381

270

597

148

418

145

150

403

300

643

173

585

213

200

419

360

728

223

585

285

250

568

425

765

283

585

415

300

648

485

885

321

585

770



Q941F、Q941Y 型(PN40)型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)

DN

L

D

H

H1

L0

重量/ kg

15

140

95

340

39

120

26

20

152

105

353

43

120

27

25

165

115

353

48

120

30

32

178

135

378

58

120

31

40

190

145

378

62.5

120

33

50

216

160

405

76

418

41

65

241

180

435

86

418

50

80

283

195

450

100

418

57

100

305

230

578

134

418

108

125

381

270

597

148

418

182

150

403

300

643

173

585

220

200

419

375

728

223

585

303

250

568

445

863

283

585

455

300

648

510

901

321

585

740



Q941F、Q941Y 型(PN64) 型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm)

DN

L

D

H

H1

重量/ kg

15

140

105

70

210


20

152

130

75

250

7.2

25

165

140

85

261

9

32

178

155

100

262

13

40

190

170

115

294

15

50

216

180

130

352

19

65

241

205

155

398

42

80

283

215

180

461

50

100

305

250

210

488

68

125

381

108

150

403

140
