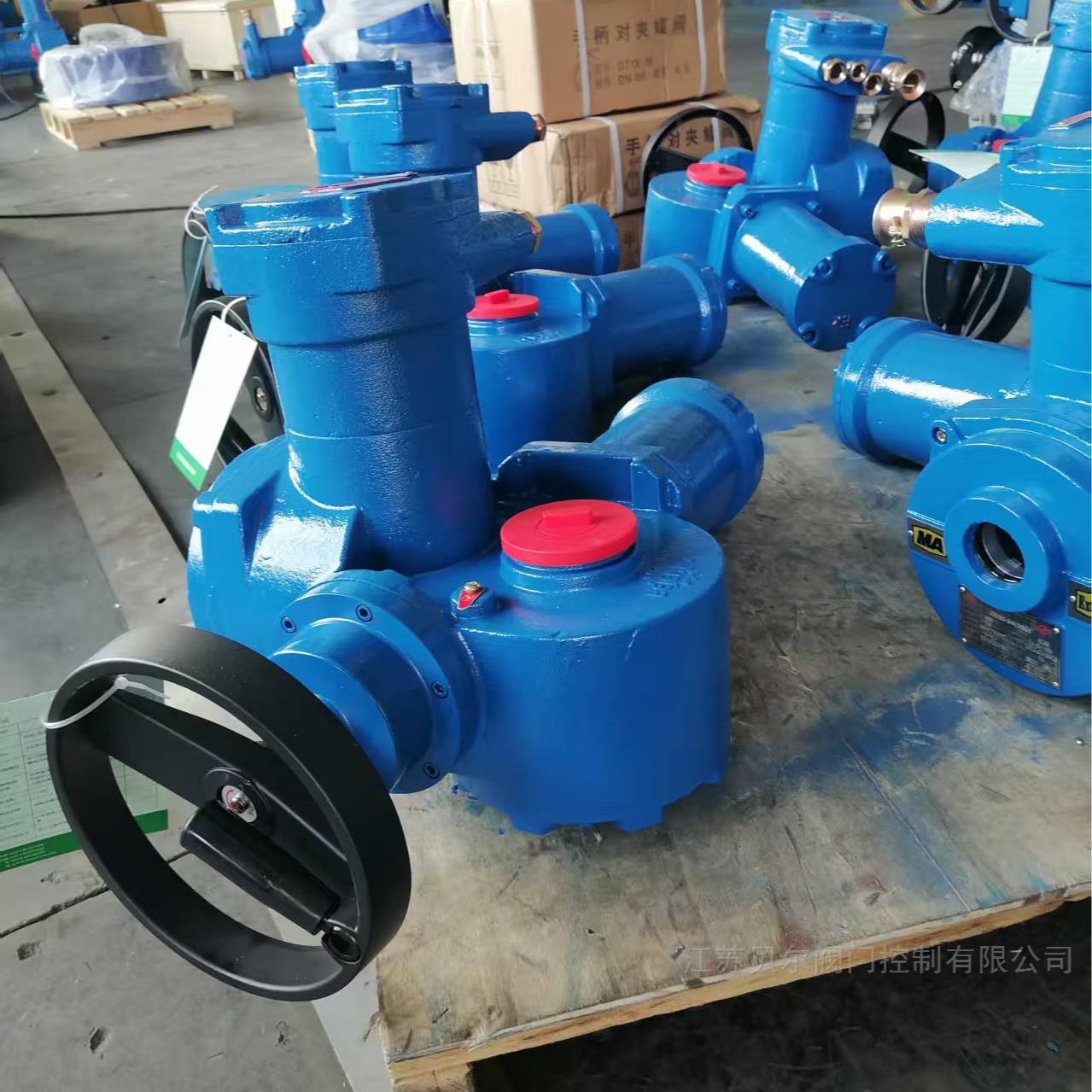

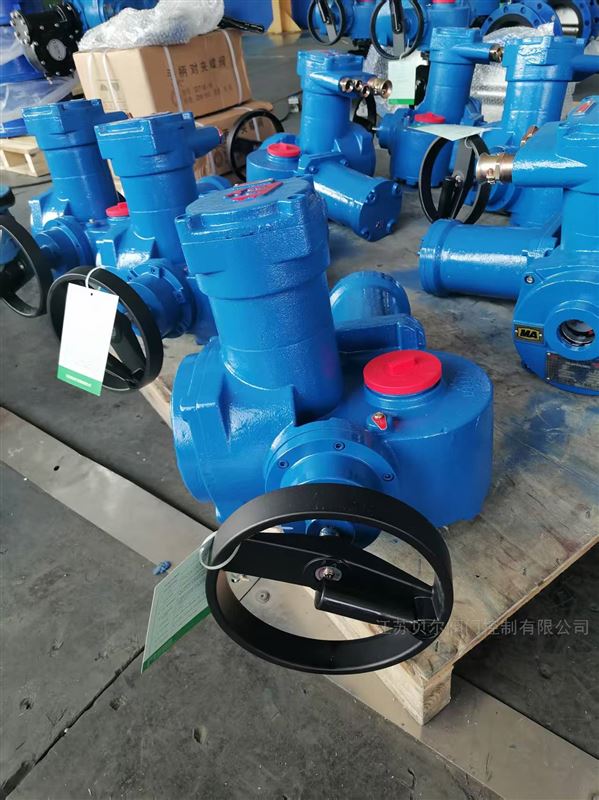

矿用隔爆型电动执行器

简要描述：简要描述:矿用隔爆型电动执行器ZB30-24，适用于矿井下瓦斯等介质输送，有防爆证和煤安证。

产品分类

详细介绍

一、矿用隔爆型电动执行器ZB30-24 工作原理及型式

本产品的性能符合GB3836.1-2010《爆炸性气体环境用电气设备第1部分:通用要求》，GB3836.2-2010《爆炸性气体环境用电气设备第2部分:隔爆型“d"》及GB/T24922-2010《隔爆型阀门电动装置技术条件》的规定，可广泛应用于煤矿井上、井下的管道阀控系统中。

ZBK系列电动装置采用隔爆外壳，把可能因产生火花、电弧的电路部分与壳体外爆炸性气体混合物隔开，从而达到隔爆的目的。隔爆接合面参数符合GB3836.2-2010的规定，电缆引入装置符合GB3836.1-2010的规定。

a)防爆型式为隔爆型，防爆标志为“Exd IMb"

b)电缆引入装置型式为压紧螺母及压盘式,

矿用隔爆型电动执行器ZB30-24 技术条件

1)额定电压:三相AC 380V或AC 660V;

2)额定频率:50HZ;

3)控制电压:DC 24V;

4)环境温度:-20'℃~+40℃℃;

5)平均相对湿度:不大于95 %(+25°C);

6)大气压力:80kPa~110kPa;

7)在含有瓦斯、煤尘爆炸性危险气体的环境(采掘工作面除外);

8)无直接滴水、淋水的场合;

9)无强烈震动和冲击的地方,无破坏金属和绝缘材料的腐蚀性气体的地方

10)防护等级:IP55、IP65

11)工作制:S2-10 短时10分钟

订货须知

1、请按型号表示方法写明型号，开、关向所需转矩必须分别说明，若不说明则按本公司规定提供。

2、请写明连接尺寸标准，阀杆直径及伸出长度，若连接尺寸与本说明书不符，可与本公司协商决

3、手轮顺时针旋转为关阀，如与此相反必须说明。

4、推力型的阀杆螺母螺纹一般由用户加工，本公司只留一预制孔。若需本公司加工，请提供螺纹的尺寸。

5、防爆标志有“ExdIMb"和,,ExdIBT4Gb"两种规格，定货时需标明。
