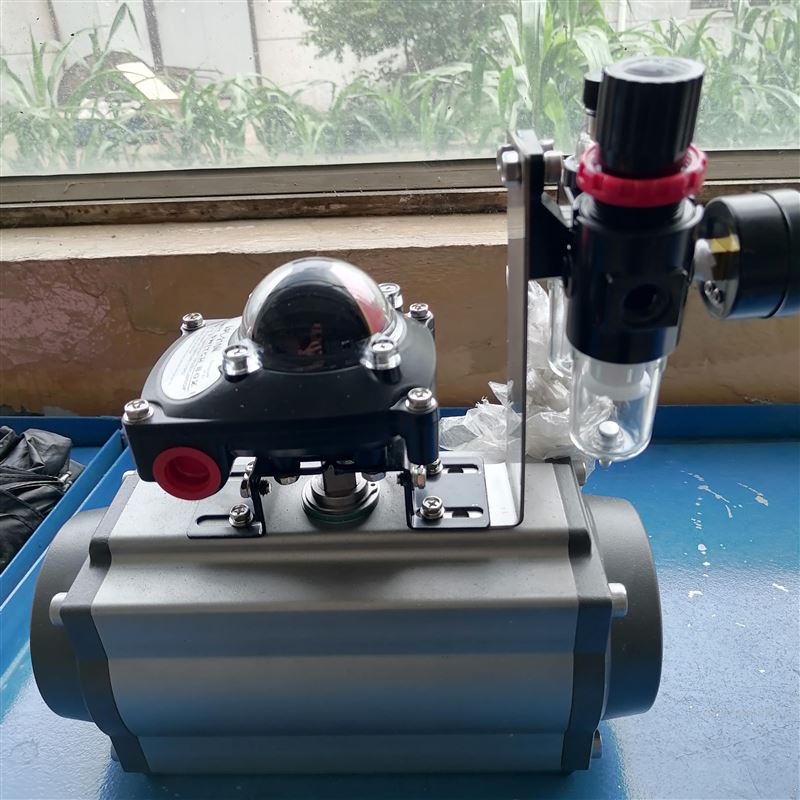

角行程双作用气动执行器

角行程双作用气动执行器设计特点

    1、紧凑的双活塞齿轮、齿条式结构，啮合精确，传动平稳，输出 扭矩稳定。

    2、缸体为挤压铝合金，并经硬质阳板氧化处理，表面质地坚硬， 耐磨性强。

    3、相同规格有双作用式和单作用式(弹簧复位）。

    4、活塞和输出轴的活动部位均安装耐磨性材料支承，避免金属件 间的直接接触，减少磨损和摩擦。

    5、安装、连接尺寸根据标准IS05211、DIN3337和VDI/ VDE3845进行设计，可与普通气动执行器互换。

    6、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。

    7、输出轴的安装连接孔有多种形状(四方孔、扁孔、轴链孔)供选 择。

    8、有常温型、髙温型、低温型。

    9、单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性 好。

    10、外观美观、重量轻、具有防水性能。

角行程双作用气动执行器功能与用途

    1、双作用气动执行器：控制阀门的开启和关闭。

    2、单作用气动执行器：电路、气路切断或有故障时，自动关闭阀门。

    3、单电控电磁阀：供电时阀门开启或关闭，断电时阀门关闭或打开。

    4、双电控电磁阀：一个线圈通电时阀门开启，另一个线圈通电时阀门关阀，有 记忆功能。

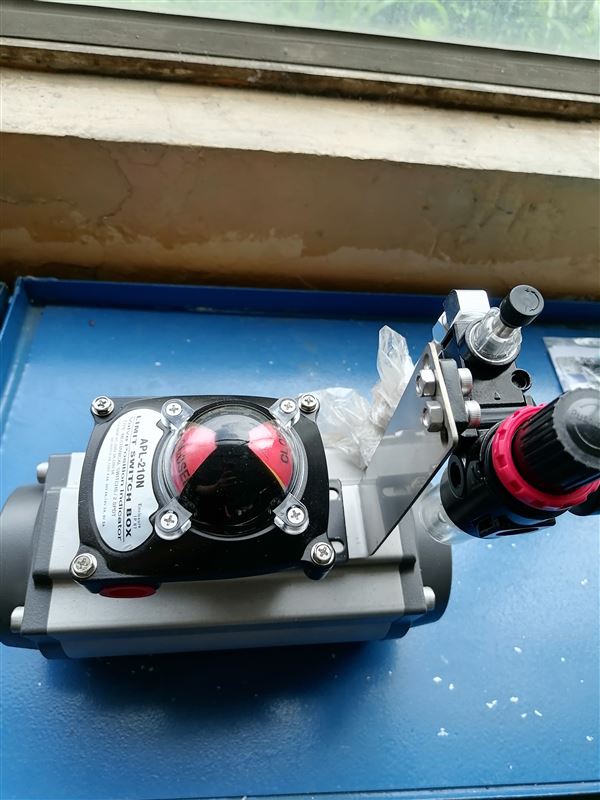

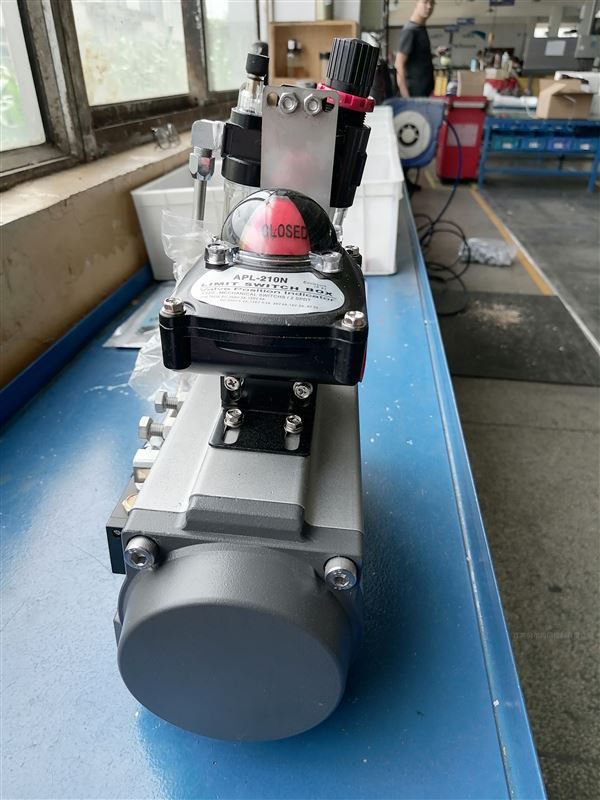

    5、回讯器：远距离传阀门幵或关位置的信号。

    6、电气位器：根据电流信号(4?20mA)的大小对阀门的开启（即介质流量)进 行调节控制。

    7、电气转换器：将电流信号转换成气压信号，与气动位器配套使用。

    8、气动位器：根据气压信号(0.02?O.IMpa)大小来控制阀门的开度，进行调 节控制。

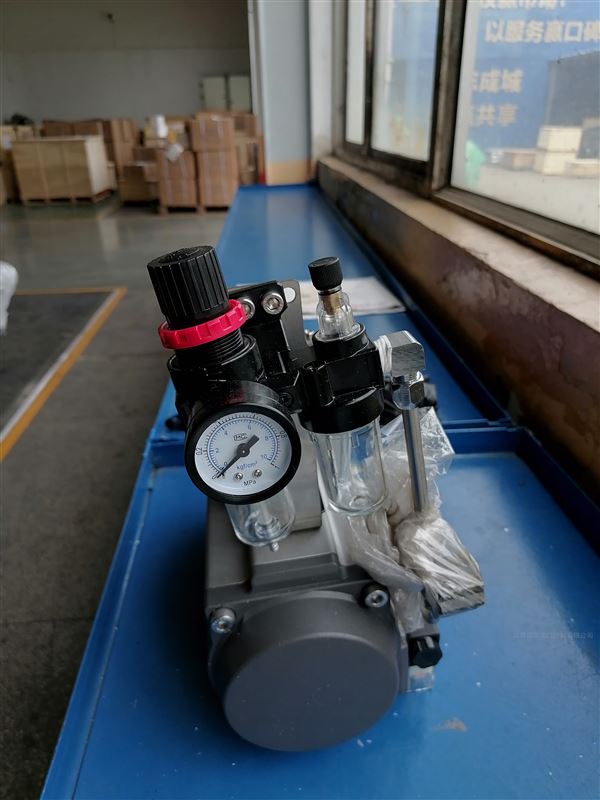

    9、气动三联件：减压阀、过滤器、油雾器。对气源稳定、清洁及运动部件起润 滑作用。

    10、手动机构：当电路、气路切断或有故障时，用于操作阀门的启闭。

选择方法

    使用双作用式执行器，先确定阀门的扭矩，水蒸气或非润滑的介质增加25%安全 值；非润滑的干气介质增加60%安全值；非润滑用气体输送的颗粒粉料介质增加 100%安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后根据气源工作压 力，査找双作用式扭矩表，可得到准确的GTD型号，例如：气源压力只有5bar,控制 一个需要扭矩400N.m球阀，介质为非润滑的水蒸气，考虑到安全因素，增加25%等 于500N.m,首先按表查找气源压力5bar，然后沿该列垂直查找等于或相近的扭矩数 据，选591N.m,再沿该行向左查找其型号，选择GTD160型。
